排氣閥

: 更新時間2023-04-19 13:47:01; 產品名稱; 型??????? 號QSP-10; 公稱通徑DN15~DN500、NPS?~NPS20; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

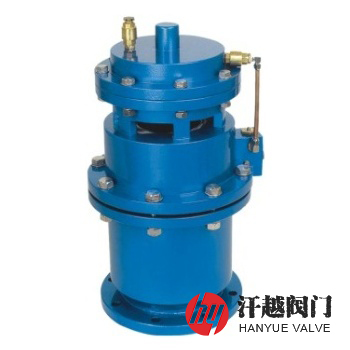

全壓高速排氣閥產品概述

QSP全壓高速排氣閥是種主要由閥體、浮筒、浮筒桿、小閥芯、蓋板、活塞桿、膜片及閥蓋等部件組成的全壓高速氣缸式排氣閥，其浮筒通過銷釘與浮筒桿鉸接，浮筒桿通過擰固在中閥體上的主軸鉸接在中閥體上，并通過自身上的小槽控制小閥芯的升降。中閥體通過螺栓與閥體連接成一體，且使浮筒位于閥體上的護筒之內。蓋板、活塞桿與膜片下壓環、膜片、膜片上壓板連成一體，組成運行控制組件，膜片被閥蓋壓緊在中閥體上，導管通過接頭使中閥體與閥蓋上的液壓缸內腔連通，小排氣帽被擰固在中閥體上。本產品一般用于輸送水及其它液體的管道上，用來排除管道中的氣體，以便保護管道免遭氣爆破壞及提高輸水效率，它的特點是，在任何條件下，尤其是在多段水柱、氣柱相間的條件下均可有保證地實現高速排氣。

QSP全壓高速排氣閥一般裝于輸送水或其它液體管道的隆起部位，當管道內存在氣體時，它一般向隆起部位聚集，閥體內腔將充滿氣體，浮筒因重力作用而下落于閥體內，同時通過浮筒桿帶動小閥芯上升，堵住排氣帽上的排氣口，并打開中閥體上的小閥口使氣體通過導管進入閥蓋與膜片等組成的液壓缸，在液壓缸內氣體壓力的作用下，膜片受壓產生了一個向下的作用力，這個作用力大于蓋板上所受到的向上的作用力，從而整個運動組件下移，打開中閥上的大排氣口，實現高速排氣。當管道內氣體排凈后，液體進入閥體，在浮力的作用下，浮筒上升，同時拉動小閥芯下降，蓋住中閥體上的小閥口，并打開排氣口，使液壓缸腔內失壓，蓋板上所受向上力即使整個運動組件上移，并蓋住大排氣口，使其關閉，不使液體外流。

全壓高速排氣閥部件材料

序號	部件名稱	材料名稱
1	閥體	QT450	WCB	CF8	CF8M	CF3M
2	排氣蓋板	QT450	WCB	CF8	CF8M	CF3M
3	活塞桿	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
4	浮筒	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
5	浮筒桿	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
6	膜片	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
7	閥蓋	QT450	WCB	CF8	CF8M	CF3M
8	螺栓	304	304	304	316	316
9	螺母	304	304	304	316	316

全壓高速排氣閥技術規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5	2.0
殼體強度試驗壓力(MPa)	0.9	1.5	2.4	3.75	3.0
高壓水密封試驗壓力(MPa)	0.66	1.1	1.76	2.75	2.2
低壓水密封試驗壓力(MPa)	0.02	0.02	0.02	0.02	0.02
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗	GB/T 13927-2008、API 598-2016
適用介質	清水、原水或物理化學性質類似于水的其他液體
工作溫度	0℃ ~ 80℃

全壓高速排氣閥外型尺寸

公稱壓力 PN	公稱通徑 DN	尺寸mm
公稱壓力 PN	公稱通徑 DN	L	H	D	D1	D2	b-f	Z-?d
16	15	300	620	95	65	45	14-2	4-14
	20	300	620	105	75	55	14-2	4-14
	25	300	620	115	85	65	14-2	4-14
	32	300	620	135	100	78	16-2	4-18
	40	300	620	145	110	85	16-3	4-18
	50	300	620	160	125	100	16-3	4-18
	65	300	620	180	145	120	18-3	4-18
	80	500	620	195	160	135	20-3	8-18
	100	500	620	215	180	155	20-3	8-18
	150	620	740	280	240	210	24-3	8-23
	200	620	780	335	295	265	26-3	12-23
	250	620	820	405	355	320	30-3	12-25
	300	620	850	460	410	375	30-4	12-25
	400	700	910	580	525	485	36-4	16-30
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門！

全壓高速排氣閥結構圖

全壓高速排氣閥

如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱通徑、公稱壓力、法蘭標準、閥體及內件材料等，本產品是一種在管道全部使用壓力內均可高速排氣，它所具有的特點是當管道內產生負壓時，可向管道內注入空氣，以緩解水柱撞擊而產生的水錘升壓；當管道內存在大量氣體時，無論氣團有壓與否，以及是否多段水柱氣柱相間，都能高速排氣。
